热风循环干燥箱BYP
分享到：

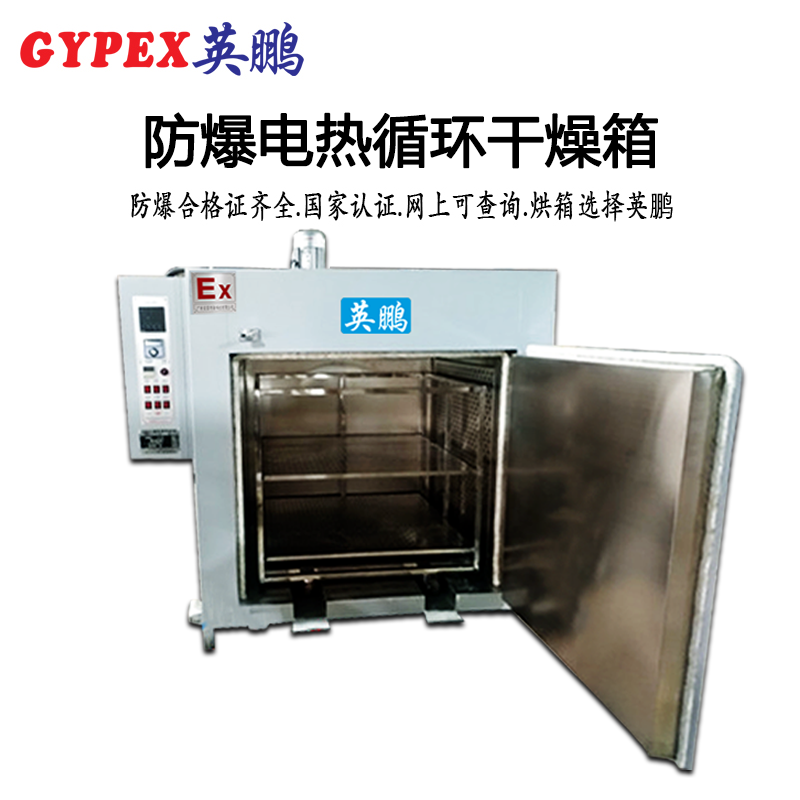

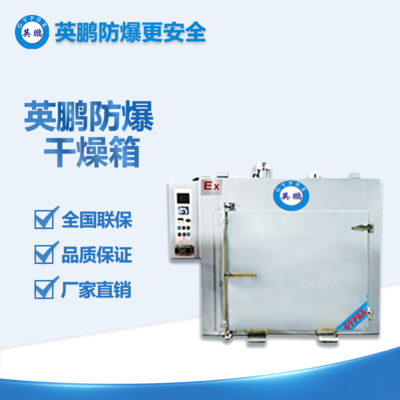

热风循环干燥箱BYP

品牌： GYPEX英鹏
型号： BYP系列
规格： 非标定制
价格： 电议/面议
产品详情
设备名称：
热风循环烘型
电器控制箱位置
左侧
设备型号：
非标定制
工作温度范围：℃
RT~300℃
使用电压：
380V/50HZ
客户使用情况
产品预热
加热功率：
12KW/分1组加热控制
控温精度 ：℃
±1℃
鼓风功率：
750W/380V*1
温度均匀性：℃
±2℃%（空载恒温状态下）




1.       规格尺寸：
1-1设备内部尺寸：
1000*1000*1000
（深*宽*高）单位：mm
1-2设备外部尺寸：
1200*1360*1720以实物为准
（深*宽*高）单位：mm
2. 设备制作材料及方式：（设备使用Q235材质均经过防锈处理。）
2-1设备组成部分：
箱体、风道、进气、排气、发热元件、循环风机、电控系统等
2-2设备外壳材料：
Q235冷钢板，钣金折弯、铆钉、电焊及二氧保护焊、拼接而成。表面喷漆处理 厚度：1.2mm
2-3设备外壳框架：
8#角钢（武钢）
2-4设备内胆材料：
SUS不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢）
2-5设备风道材料：
SUS不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢）
2-6设备内部框架：
采用4#槽钢~6#槽钢焊接而成（武钢）
2-7设备底部框架：
采用4#槽钢~6#槽钢焊接而成（武钢）


3. 设备保温材料及相关标准：
3-1保温材料
填充材料：100K级高密度超细硅酸铝玻璃纤维，耐温850℃。
3-2保温厚度
各部位按照炉外温升及节能考虑设计厚度100mm。
3-3导热系数：
导热系数为0.0048 ∧m/℃
3-4表面温升：
按JB5220-91行业保证，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃.
4. 涂装处理方式及材料、颜色：
4-1处理方式：
设备都经过抛光、防锈处理。
4-2涂装材料：
都使用符合国家规定环保涂装材料
4-3涂装材料：
箱体采用色卡编号RUL7035，如有特殊需要请提供色卡编号或颜色。
5. 设备门结构与制作方式：
5-1开门结构：
单开门， 杠杆式拉手，使密封效果更好
5-2开门方式：
从左往右开启。
5-3制作方式：
1.♦门锁采用杠杆式拉手。
2.♦大门铰链上下2套。
3. ♦门面板及门框：Q235￡冷钢板经防锈处理后并接而成。
4. ♦门底板：SUS 不锈钢钢板折弯、拼接、焊接、磨光处理。
5. ♦门内骨架：Q235￡槽钢、角钢、方管等型钢防锈处理后焊接而成
6. ♦门保温：高密度优质硅酸铝棉保温及矿棉保温板充填而成。
7. ♦绿色环保高温石棉层四周压迫压紧。
6.进气及排气系统位置：
6-1进气口
电机轴孔进气，位于设备顶部。
6-2排气口（手动调节）
顶部安装一个手动排气阀，可调节。
6-3循环系统：
1.♦送风方式:强制对流水平循环送风.
2. ♦风机功率:750W380V/50HZ*1
7.加热系统及升温时间:
7-1加热元件:
采用覆套式无尘化翅片不锈钢U型管状电热发生器,程一字形排开增大散热面积，加热元件功率12KW/件共计一组。分1组加热控制。连续使用寿命可达2万小时以上。独特的安全型表面低负荷发热，具有抗氧化，性能稳定，等显著特点。
7-2数量:
6根
7-3安装位置:
位于设备侧部风道内
8.工作室配置
8-1配置小车隔板
工作室内部配置4层隔板，材质采用不锈钢板折弯焊接而成
8-2隔板承重
隔板承重在30㎏左右（如要增加承重，价格另议）
9.电器配置：（客户可指定控制电器品牌，价格另议）控制电压:220V
9-1.温度控制器
主控采用LED/智能/双数显/温度控制仪，控制精度±1℃，带P.I.D自整定调节，自动恒温。
9-2.测温装置:
二支K型温度传感装置，测温精确±1%FS。
9-3.时间设定装置：
HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度
时即开始计时，当时间到达所设定范围后即切断加热电源。
9-4.声光报警装置:
APT/AD16型声光报警装置，设定时间恒温结束报警提示。
9-5.开关及指示灯:
采用自吸式开关,操作方便,简单.
9-6.断路器启动:
带漏电保护的断路器启动，有效保护所有电器元件。
9-7.负载输出:
采用接触器及固态继电器输出，有效的保护电气元器件寿命，和使用功能
9-8.接触器
采用（正泰电器）
9-9.二级机械保护:
符合消防之规范
9-10.其它保护:
过载保护,过流保护,缺相保护 ,超温保护等
10主要电器品牌:   本公司所配置电气均符合国家标准，采购渠道正规。
10-1主控表:
智能温控仪表（厦门宇电）
10-2超温保护
正泰
10-3报警器：
正泰
10-4传感器:
选用台湾WELL高精度传感器。
10-5开关指示灯:
采用上海天逸。
10-6接触器:
固态输出（台湾台夕）
10-7 中间继电器:
欧姆龙
10-8断路器:
采用正泰
10-9时间继电器
采用普正
10-10发热元件:
采用德克
10-11循环风机:
腾龙高温长轴电机
10-12电器连接线:
远东线缆
10-13其它电器元件:
采用正泰，欧姆龙，施耐德等著名品牌电器。


二、设备适用范围：

1、本产品适用于石油、化工、冶金、医药、纺织、食品、生物工程、制药、危化品仓库、涂料车间、医疗、实验室、航天航程等强烈性环境中，有防爆要求的场所；

2、1区、2区危险气体场所

3、IIA、IIB、IIC类T1-T4组性强烈气体或蒸汽环境；

4、环境温度：-5℃~+43℃。

三、设备制造标准：

GB3836.1-2010《爆炸性环境第1部分：设备通用要求》；

GB3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备》；

　　英鹏防爆干燥箱严格按照防爆设备标准规定将其制成防爆结构，其防爆标志为ExdbibIIBT4Gb。

因此本防爆干燥箱可以用于有防爆要求或可能存在ⅡA、ⅡB、ⅡC类，TI~T4组可燃性气体、蒸气与空气混合形成的爆炸危险场所。
